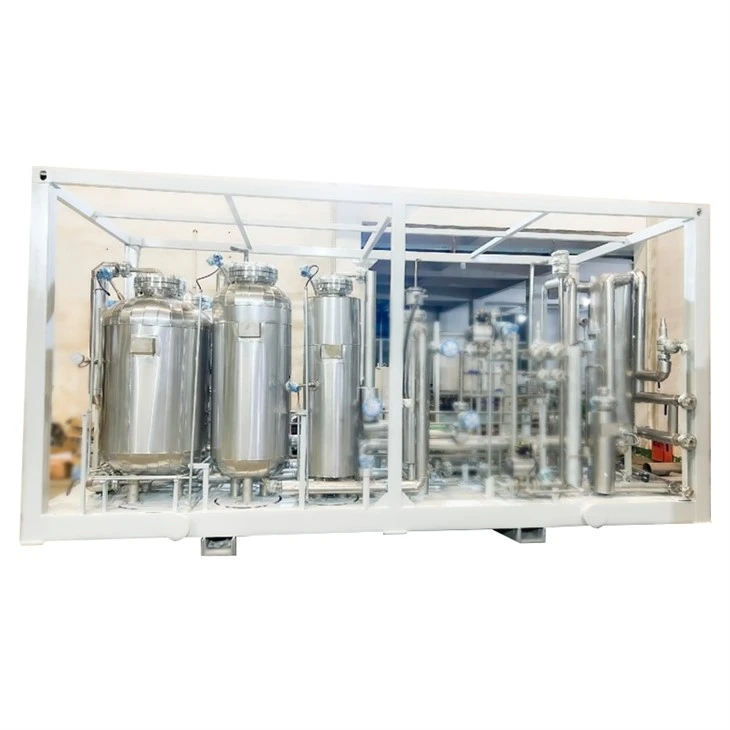

Prezentare generală a produsului
Sistemul de purificare a hidrogenului este conceput pentru a purifica hidrogenul brut din electroliza apei și alte fluxuri de gaz care conțin hidrogen-. Combină tehnologiile de pretratare, de adsorbție cu variație de temperatură (TSA) și de adsorbție cu variație de presiune (PSA) pentru a produce hidrogen de înaltă puritate-pentru aplicații industriale și energetice.
Configurarea sistemului
Modul de alimentare cu gaz– Primește hidrogen brut și stabilizează alimentarea cu gaz înainte de purificare.
Unitate de deoxigenare– Îndepărtează oxigenul rezidual pentru a îmbunătăți puritatea hidrogenului și pentru a proteja echipamentele din aval.
Unitate de declorinare– Elimină compușii de clor care pot deteriora adsorbanții și componentele procesului.
Unitate de desulfurare– Îndepărtează impuritățile care conțin sulf-pentru a prelungi durata de viață a adsorbantului.
Unitate de adsorbție prin variație de temperatură (TSA).– Elimină umezeala și urmele de contaminanți fără pierderi semnificative de hidrogen.
Unitate de adsorbție prin variație de presiune (PSA).– Separă hidrogenul de impuritățile rămase pentru a atinge nivelul de puritate necesar.
Rezervor tampon de gaz– Stabilizează debitul de gaz și presiunea în timpul funcționării sistemului.
Sistem de comutare a supapelor– Controlează automat adsorbția, regenerarea și secvențele de flux de gaz.
Sistem de control PLC– Monitorizează parametrii de funcționare și permite gestionarea automată a sistemului.
Produs Ieșire Hidrogen– Furnizează hidrogen purificat proceselor de stocare, compresie sau din aval.
Avantaje tehnice
Pretratamentul integrat elimină oxigenul, clorul și sulful înainte de adsorbție, reducând încărcătura de contaminanți și prelungind durata de viață a adsorbantului.
Tehnologia TSA și PSA produce o puritate a hidrogenului de până la 99,9995% pentru aplicații industriale solicitante.
Tehnologia de uscare non-distructivă minimizează pierderile de hidrogen, îndepărtând în același timp eficient umezeala.
Adaptabilitatea largă la sarcină se ajustează automat la fluctuațiile de sarcină de 10–110% pentru o funcționare stabilă în condiții variabile.
Designul complet-montat pe skid reduce-lucrarea de instalare pe șantier și scurtează timpul de punere în funcțiune a proiectului.
Configurația modulară a sistemului simplifică transportul, extinderea viitoare a capacității și întreținerea.
Aplicații tipice
Instalații de hidrogen de electroliză a apei
Purifică hidrogenul electrolitic înainte de depozitare sau utilizare.
Stații de alimentare cu hidrogen
Furnizează hidrogen de-puritate ridicată, potrivit pentru aplicațiile vehiculelor cu celule de combustie.
Fabricarea celulelor de combustie
Oferă hidrogen purificat necesar pentru testarea și producția celulelor de combustie.
Instalatii de prelucrare chimica
Produce hidrogen purificat pentru hidrogenare și alte reacții chimice.
Industria electronică și semiconductoare
Furnizează hidrogen de-puritate ridicată pentru procesele de fabricație sensibile.
Producția de gaze industriale
Actualizează hidrogenul brut în produs gazos de calitate comercială-.
Opțiuni de inginerie și personalizare
|
Articol |
Opțiuni disponibile |
|
Capacitatea de hidrogen |
10–10.000 Nm³/h sau personalizat |
|
Puritatea hidrogenului |
99.9%–99.9995% |
|
Presiunea de operare |
1,0–3,0 MPaG sau personalizat |
|
Sursa de gaz de alimentare |
Electroliza apei, gazul de reformare, -produs hidrogen, fluxuri mixte de hidrogen |
|
Configurarea pretratării |
Combinatii de deoxigenare, declorinare, desulfurare, uscare |
|
Procesul de adsorbție |
PSA, TSA sau combinat PSA + TSA |
|
Sistem de control |
PLC cu HMI, monitorizare de la distanță, integrare SCADA |
|
Marca PLC |
Siemens, Schneider, ABB, Mitsubishi sau marca specificată |
|
Standard electric |
220V, 380V, 400V, 415V, 440V, 480V, 50/60Hz |
|
Protecție împotriva exploziilor |
ATEX, IECEx sau configurație specifică-proiectului |
|
Configurație de derapaj |
Derapaj unic sau derape modulare multiple |
|
Material |
Oțel carbon, oțel inoxidabil sau materiale de conducte personalizate |
|
Marca instrumentului |
Mărci internaționale sau{0}}specificate de client |
|
Limbă |
Interfață HMI în engleză sau multilingvă |
|
Protocolul de comunicare |
Modbus TCP/IP, Profibus, Profinet, Ethernet/IP, OPC UA |
|
Sistem de pictură |
Acoperire industrială standard sau acoperire-marină |
|
Design ambiental |
Medii interioare, exterioare, cu temperatură ridicată,-climă rece, de coastă |
Producție și asigurare a calității
Capacitatea de producție
Fabricare de precizie a recipientelor sub presiune, a conductelor și a structurilor de derapaj conform desenelor tehnice.
Prelucrarea CNC asigură dimensiuni precise pentru supape, flanșe și componente mecanice critice.
Pentru conductele sub presiune și ansamblurile structurale se aplică proceduri de sudare calificate.
Testarea cuprinzătoare din fabrică verifică performanța sistemului înainte de expediere.
Controlul calității
Identificarea materiei prime si verificarea certificatului
Inspecția materialelor primite (IQC)
Verificarea dimensională a componentelor fabricate
Verificare Calificarea procedurii de sudare (WPS/PQR).
Revizuirea fișei de calificare a sudorului
Testare non-distructivă (RT/PT/UT/MT, după caz)
Test hidrostatic al recipientului sub presiune
Test de scurgere pneumatică
Calibrarea instrumentului și verificarea funcțională
Testarea PLC și a sistemului de control electric
Verificarea secvenței PSA/TSA
Test de acceptare din fabrică (FAT) înainte de expediere
Conformitate și standarde industriale
Certificare CE -Demonstrează conformitatea cu cerințele europene de siguranță și mașini aplicabile.
Conformitate DOT -Îndeplinește cerințele de transport aplicabile pentru echipamentele sub presiune și sistemele de gaz, acolo unde este necesar.
ISO 9001 –Sistem de management al calității pentru fabricație standardizată și controlul procesului.
ISO 14001 –Sistem de management de mediu pentru practici de producție responsabile.
Codul cazanelor și recipientelor sub presiune ASME (Secțiunea VIII) –Standard de proiectare și fabricare pentru recipientele sub presiune atunci când este specificat de proiect.
FAQ
Î: Ce surse de hidrogen poate procesa sistemul de purificare?
R: Sistemul este potrivit pentru hidrogenul din electroliza apei, procesele de reformare, hidrogenul subprodus chimic -și alte fluxuri de gaz care conțin hidrogen-după evaluarea compoziției gazului.
Î: Oferiți suport de inginerie pentru proiecte personalizate?
A: Da. Oferim proiectarea procesului, selecția echipamentelor, P&ID, recomandări de amenajare, cerințe de utilități și documentație tehnică bazată pe condițiile proiectului.
Î: Este disponibilă-punerea în funcțiune la fața locului?
A: Da. Este disponibil asistența pentru punerea în funcțiune de la distanță, iar-supravegherea sau punerea în funcțiune poate fi aranjată atunci când este necesar.
Î: Ce întreținere de rutină este necesară?
R: Întreținerea de rutină include în principal înlocuirea elementelor de filtrare, inspectarea supapelor și instrumentelor, verificarea performanței adsorbantului și calibrarea senzorilor conform programului de întreținere.
Î: Care sunt termenii dvs. de plată?
R: Termenii standard de plată sunt 30% depozit T/T și 70% înainte de expediere, cu alți termeni negociabili pentru proiectele calificate.
Î: Cum este ambalat echipamentul pentru expediere internațională?
R: Echipamentele majore sunt ambalate în cadre de oțel sau carcase din lemn de calitate-export, cu protecție împotriva umezelii. Pentru transportul maritim sunt furnizate mărci complete de expediere și liste de ambalare.
Î: Ce documente de export puteți furniza?
R: Documentele disponibile includ factura comercială, lista de ambalare, conosamentul, certificatul de origine, documentele legate de CE-(dacă este cazul), rapoartele de inspecție, manualul de operare și alte documente de export specifice-proiectului, la cerere.
